绝缘子检测

2023-03-16 | 热点项目 作者:小编


绝缘子检测理论上属于建筑建材检测范畴,也是常见工程材料检测种类之一,是电力系统中不可或缺的重要部件,主要用于将高压电线与支架、设备等接地构件隔离开来,防止电流泄漏和设备绝缘失效。然而,长时间的使用和恶劣的环境条件会导致绝缘子老化、破损、漏电等问题,从而影响电力系统的安全稳定运行。因此,对绝缘子的检测和维护至关重要。

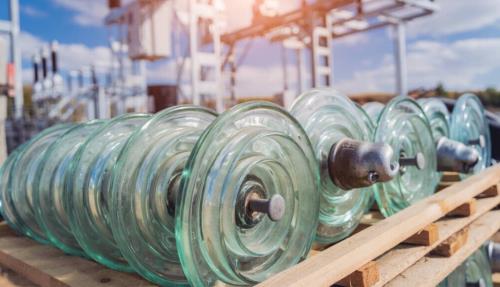

绝缘子



绝缘子检测可以提供客观的检测数据和结论,帮助用户全面了解绝缘子的实际状况和质量水平,有助于用户做出正确的判断和决策,保障电力系统的安全运行。当然,绝缘子检测报告也是绝缘子质量检测的重要证明文件,具有法律效力和监管作用,能够记录和保留检测过程和结果,为用户和监管部门提供有力的证据和依据,防止不良厂家和质量问题的绝缘子进入市场。



一、绝缘子的应用

绝缘子主要用于将高压电线与支架、设备等接地构件隔离开来,防止电流泄漏和设备绝缘失效。在电力系统中,绝缘子应用广泛,包括输电线路、变电站、发电机、开关设备、隔离开关等等。



1.输电线路:在输电线路中,绝缘子主要用于支撑高压导线,并将导线与支架隔离开来,防止电流泄漏和设备绝缘失效。

2.变电站:在变电站中,绝缘子主要用于支撑高压开关设备、电缆等,并将其与支架、地面隔离开来,确保变电站的安全运行。

3.发电机:在发电机中,绝缘子主要用于支撑发电机绕组,并将绕组与地面隔离开来,防止电流泄漏和设备绝缘失效。

4.开关设备:在开关设备中,绝缘子主要用于支撑高压开关设备,并将开关设备与支架、地面隔离开来,确保开关设备的安全运行。

5.隔离开关:在隔离开关中,绝缘子主要用于支撑隔离开关设备,并将隔离开关设备与支架、地面隔离开来,确保隔离开关的安全运行。



因此,绝缘子的应用范围非常广泛,几乎涵盖了电力系统中的所有部件和设备。



二、绝缘子的种类

绝缘子根据材料的不同,可以分为以下几类:

1.瓷绝缘子:主要由氧化铝、氧化硅等陶瓷材料制成,具有耐高温、耐腐蚀、抗污秽等特点,广泛应用于电力系统中。

2.玻璃纤维增强塑料绝缘子:由玻璃纤维和环氧树脂等复合材料制成,具有轻质、耐磨、耐腐蚀等特点,逐渐在电力系统中得到广泛应用。

3.硅橡胶绝缘子:由硅橡胶等高分子材料制成,具有耐高温、耐老化、耐辐射等特点,广泛应用于特殊电力系统中,如核电站。

4.复合绝缘子:由不同种类的绝缘材料组合而成,如瓷绝缘子与硅橡胶绝缘子的复合绝缘子等。具有各自材料的优点,具有综合性能更强的特点。



三、尺寸特性检测

绝缘子的尺寸特性是指绝缘子在制造过程中的各项尺寸特性,如长度、宽度、厚度、曲率等。这些特性对绝缘子的机械强度、耐热性、耐污性、耐候性等性能有直接影响。如果绝缘子的尺寸不符合要求,就可能会影响其安装和使用效果,甚至导致绝缘子失效,影响电力系统的安全运行。



主要检测指标包括:

1.长度、宽度、厚度:通过测量绝缘子的长度、宽度和厚度来检测其尺寸是否符合要求。

2.直径和曲率:对于环形绝缘子和球形绝缘子等,需要检测其直径和曲率,以确保绝缘子的强度和稳定性。

3.孔径:对于柱形绝缘子等,需要检测其孔径大小,以确保绝缘子能够正确地安装在支架或设备上。

4.平面度和垂直度:需要检测绝缘子的平面度和垂直度,以确保绝缘子的表面光洁度和垂直度,避免影响其机械强度和耐污性。

5.表面质量:需要检测绝缘子表面是否存在缺陷、污渍等问题,以确保绝缘子能够正常工作。



四、机械性能检测

绝缘子在使用过程中会承受来自风荷载、雪荷载、震动等外力,如果机械性能不佳,容易导致绝缘子破裂、脱落、断裂等,影响电力系统的安全稳定运行。此外,机械性能的好坏也会影响绝缘子的耐久性,如果机械性能不佳,容易导致绝缘子在使用过程中疲劳破坏,降低其使用寿命,增加维护成本。



机械性能检测的主要指标包括:

1.抗拉强度:即绝缘子在受拉应力作用下的抵抗能力,反映绝缘子的强度水平。

2.抗压强度:即绝缘子在受压应力作用下的抵抗能力,反映绝缘子的强度水平。

3.抗弯强度:即绝缘子在受弯应力作用下的抵抗能力,反映绝缘子的强度水平。

4.冲击强度:即绝缘子在受冲击作用下的抵抗能力,反映绝缘子的耐久性。

5.振动强度:即绝缘子在受振动作用下的抵抗能力,反映绝缘子的耐久性。

6.扭转强度:检测绝缘子在受扭曲应力下的承载能力,以确定其在应用时的耐久性。

7.破坏载荷:检测绝缘子在承受垂直方向施加载荷时的最大承受能力,以确定其在应用时的安全性。



这些指标的测试可通过一些专门的测试设备,如拉力机、压力机、冲击试验机、扭矩试验机等进行。这些测试可以帮助确定绝缘子的机械强度和耐久性,以确保其在使用期间可以承受正常的机械应力和环境应力。



五、电气性能检测



电气性能是绝缘子最为关键的性能之一,它决定了绝缘子是否能够有效地防止电流泄漏和设备绝缘失效,保证电力系统的安全运行。主要的电气性能指标包括以下几项:



1.绝缘电阻:绝缘电阻是绝缘子的最基本的电气性能之一,通常用来评估绝缘子对电流的阻抗能力。绝缘电阻越大,表明绝缘子的绝缘性能越好,能够更好地保护电力设备。绝缘电阻的检测可以通过在绝缘子表面施加一定的直流电压,然后测量绝缘子表面两端的电阻值来完成。



2.介质损耗:介质损耗是指绝缘子在电场作用下,介质内部发生的能量损耗。介质损耗过大,会导致绝缘子温度升高,从而影响绝缘子的电气性能。介质损耗的检测可以通过在一定的电场下测量绝缘子内部的能量损失量来完成。



3.电击穿强度:电击穿强度是指绝缘子在一定的电压下能够承受的最大电场强度,通常用来评估绝缘子的耐电压性能。电击穿强度越大,表明绝缘子的电气性能越好,能够更好地承受高压电场的作用。电击穿强度的检测可以通过在绝缘子表面施加逐渐增加的电压,然后记录绝缘子被击穿时的电压值来完成。



4.污闪电压:污闪电压是指绝缘子在污染环境下所能承受的最大电压,通常用来评估绝缘子的抗污染性能。污闪电压越大,表明绝缘子的抗污染性能越好,能够更好地承受污染环境下的电压作用。污闪电压的检测可以通过在绝缘子表面施加一定的交流电压,然后逐渐增加电压,直到绝缘子表面发生闪络或者击穿时记录下电压值来完成。



以上这些指标的检测可以评估绝缘子的电气性能,为保证电力系统的安全稳定运行提供重要保障。



六、总结

绝缘子检测是电力设备生产和维护中非常重要的环节,因为绝缘子是电力系统中保证设备安全、防止电击和故障的关键部件。如果绝缘子的质量出现问题,会对电力设备的安全性能和电力系统的稳定运行造成重大影响。



通过对绝缘子的机械性能、尺寸特性和电气性能等关键指标进行检测,可以及时发现绝缘子存在的缺陷和不合格问题,保证绝缘子的质量稳定性和可靠性,从而提高电力设备的使用寿命和可靠性。



另外,随着电力系统的发展和电力设备的更新换代,绝缘子的种类和形式也在不断更新和变化。因此,绝缘子质量检测也需要不断创新和发展,引入新的检测技术和方法,提高检测精度和效率,以适应新的绝缘子产品和应用需求。
